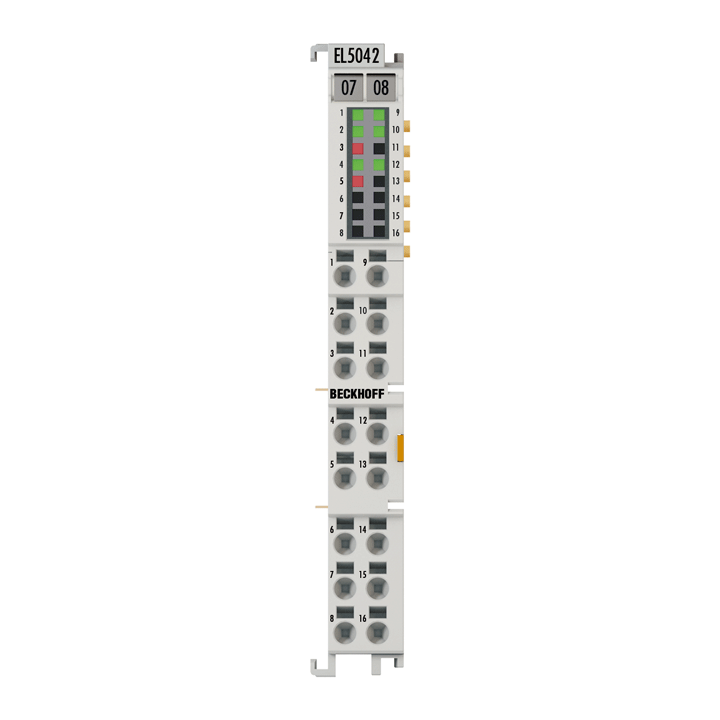

Manufacturer : BECKHOFF
Part Number : EL5042
EtherCAT Terminal, 2-channel encoder interface, BiSS C
Technology : BiSS C interface, unidirectional
Number of channels : 2
Encoder connection : D+, D-, C+, C-
Encoder operating voltage : optionally 5 V DC or 9 V DC, 0.5 A total current (generated from the 24 V DC power contacts)
Supply voltage electronics : 24 V DC (via power contacts)
Commands : –
Resolution : max. 64 bit position, 2 bit status, 8 bit CRC
Data transfer rates : up to 10 MHz, variable
Current consumption power contacts : typ. 150 mA + load
Current consumption E-bus : typ. 120 mA
Distributed clocks : yes
Special features : adjustable baud rate, data length, two status bits (error and warning) can be evaluated separately
Electrical isolation : 500 V (E-bus/field potential)
Weight : approx. 50 g
Operating/storage temperature : 0…+50 °C/-25…+85 °C
Relative humidity : 95 %, no condensation
Vibration/shock resistance : conforms to EN 60068-2-6/EN 60068-2-27
EMC immunity/emission : conforms to EN 61000-6-2/EN 61000-6-4
Protect. rating/installation pos. : IP20/variable
Approvals/markings : CE, UL
Design form : HD (High Density) housing with signal LEDs
Material : polycarbonate
Dimensions (W x H x D) : 12 mm x 100 mm x 68 mm
Installation : on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of : double slot and key connection
Marking : labeling of the BZxxx series
Wiring : solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section :
s*: 0.08…1.5 mm²,
st*: 0.25…1.5 mm²,
f*: 0.14…0.75 mm²
Connection cross-section AWG :
s*: AWG 28…16,
st*: AWG 22…16,
f*: AWG 26…19
Stripping length : 8…9 mm
Current load power contacts : Imax: 10 A
*s: solid wire; st: stranded wire; f: with ferrule
Shipping weight : 2 kg
